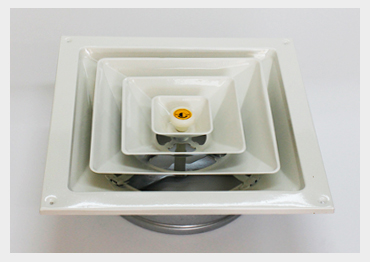

SD TYPE DIFFUSER는 OVERLAP MARGIN으로 되어있어 천정면과 조화를 이룰 수 있어 외관이 좋으며 압력강화, 소음, 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.
ㆍ
360˚ 방향으로 취출되는 고정형입니다.
ㆍ
DIFFUSER의 전면에서 CORE를 분리 할 수 있으며 CORE를 분리하지 않은 상태에서 VOLUM CONTROL이 가능합니다
단위m/m
MODEL
N Φ(넥크)
CΦ (타공)
A▣(외경)
H(링높이)
P(전면높이)
Q(총높이)
R(오버랩)
날개수
SD-125
120
270
300
60
39
99
6
2
SD-150
145
270
300
60
39
99
6
3
SD-200
195
270
300
60
39
99
6
3
SD-250
245
370
410
70
49
119
6
3
SD-300
295
420
460
70
66
136
6
3
SD-350
345
550
600
70
68
138
8
5
SD-400
395
550
600
70
68
138
9
5
주) A
치수는 주문에 따라 변경 가능함
NECK SIZE
전면 SIZE
100MM-200MM 이하
289-315
250MM
400-415
300MM
450-465
350MM-400MM 이하
597-615
형식
사양
NECK 풍속 (m/s)
3.0
3.5
4.0
4.5
5.0
6.0
7.0
8.0
9.0
SD-125
풍 량 (CMH)
140
160
185
206
230
275
320
360
410
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
0.9-2.0
0.9-2.4
1.2-2.4
1.2-2.8
1.2-2.8
1.6-3.0
1.6-3.6
1.6-3.8
1.8-4.0
발생소음 (Db)
23
26
30
34
8
42
46
50
SD-150
풍 량 (CMH)
190
235
265
300
330
400
460
525
580
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
1.8-2.5
1.2-2.8
1.2-3.2
1.5-3.2
1.5-3.6
1.8-3.6
1.8-4.0
1.9-4.0
1.9-4.6
발생소음 (Db)
23
26
30
34
38
42
46
50
SD-200
풍 량 (CMH)
360
420
460
530
590
710
820
940
1100
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
1.8-3.3
1.8-3.6
1.8-4.0
2.2-4.3
2.2-4.6
2.2-4.8
2.5-5.3
2.7-5.6
2.7-6.0
발생소음 (Db)
24
28
32
36
40
42
44
SD-250
풍 량 (CMH)
560
650
740
820
920
1100
1300
1480
1560
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
2.0-4.0
2.2-4.6
2.4-5.0
2.4-5.2
2.8-5.8
3.2-6.2
3.4-6.8
3.4-7.2
3.4-7.6
발생소음 (Db)
23
26
30
36
40
42
44
SD-300
풍 량 (CMH)
800
925
1050
1190
1320
1580
1850
2110
2400
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
2.4-5.0
2.4-5.5
2.8-5.8
3.2-6.2
3.2-6.8
3.6-7.4
3.8-8.0
4.0-8.5
4.4-9.0
발생소음 (Db)
23
26
30
36
40
42
44
SD-400
풍 량 (CMH)
1450
1700
1950
2150
2550
2900
3550
3700
4200
정 압(mmAq)
0.5
0.8
1.0
1.4
1.6
2.3
3.2
4.2
5.2
확산반경 (M)
2.6-5.4
2.8-5.6
3.6-7.5
4.0-8.0
4.2-8.6
5.0-10
5.4-11
5.6-12
6.0-13
발생소음 (Db)
23
26
30
36
40
42
44
※ 확산반경은 취출기류의 풍속이 0.5m/s, 0.25m/s 일때 위치에서의 거리입니다.
※ Db의 값은 토출구의 음향 Power Level 에서 실내확산 감쇠량 8db를 제외한 값이며 Db-20 이하는 표기하지 않았습니다.
치수는 주문에 따라 변경 가능함
