 MATERIAL  FINISH

 STEEL METAL SHEET (SCP-1)
 ALUMINUM (A-1050P)
 STAINLESS STEEL (STSP-304)

 PAINTING
 PAINTING ANODIC
 ANODIC


 250 x 100D
 250 x 125D
 250 x 150D

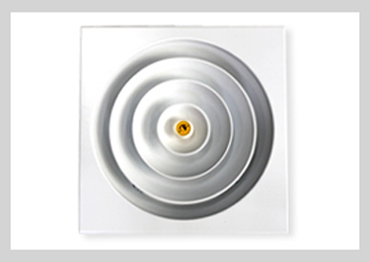

RD TYPE DIFFUSER는 OVERLAP MARGIN으로 되어 있어 천정면과 조화를 이룰수 있어 외관이 미려하며
압력강화, 소음, 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.



360˚ 방향으로 취출되는 고정형입니다.
Diffuser의 전면에서 CORE를 분리 할 수 있으며 CORE를 분리하지 않은 상태에서 VOLUM CONTROL이 가능합니다.

  단위m/m

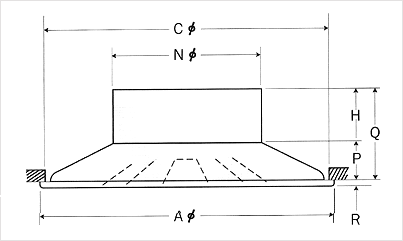

MODEL N Ø(넥크) C Ø(타공) A▣(외경) H(링높이) P(전면높이) Q(총높이) R(오버랩)
SRD-125 120 250 300 60 40 100 3
SRD-150 145 250 300 60 40 100 3
SRD-200 195 250 300 60 40 100 3
SRD-250 245 360 410 70 52 122 3
SRD-300 295 410 460 70 64 134 3
SRD-350 345 550 600 70 75 145 3
SRD-400 395 550 600 70 102 172 3

※ 명시되지 않은 중간 Size도 제작이 가능하므로 기타사항은 당사 기술부에 문의 바랍니다.

형식 사양 NECK 풍속 (m/s)
3.0 3.5 4.0 4.5 5.0 6.0 7.0 8.0 9.0
SRD-125 풍 량 (CMH) 140 160 183 206 230 275 320 360 410
정 압(mmAq) 1.5 1.8 2.2 2.6 3.2 4.5 6.0 8.0 9.6
확산반경 (M) 0.9-1.5 0.9-1.5 2.2 2.6 3.2 4.5 6.0 8.0 9.6
발생소음 (Db)     20 23 28 33 37 40 44
SRD-150 풍 량 (CMH) 196 230 235 300 325 390 450 530 590
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 0.9-1.5 0.9-1.5 0.9-1.8 0.9-1.8 0.9-2.1 1.2-2.4 1.5-3.1 1.8-3.7 1.9-4.3
발생소음 (Db)     20 23 28 33 37 40 44
SRD-200 풍 량 (CMH) 350 410 470 530 585 700 815 935 1050
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 0.9-2.0 1.2-2.1 1.2-2.4 1.2-2.7 1.5-3.1 1.5-3.7 1.8-4.0 2.1-4.6 2.7-5.5
발생소음 (Db)     20 23 28 33 37 40 44
SRD-250 풍 량 (CMH) 550 640 730 825 915 1095 1280 1460 1640
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 1.3-3.0 1.5-3.4 1.8-3.7 1.8-4.0 2.1-4.3 2.4-4.9 2.4-5.5 3.1-3.6 3.4-6.7
발생소음 (Db)     20 23 28 33 37 40 44
SRD-300 풍 량 (CMH) 790 920 1055 1185 1315 1580 1840 2105 2360
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 1.7-3.9 2.1-4.3 2.1-4.6 2.4-4.9 2.4-5.2 2.7-5.8 3.1-6.4 3.7-7.6 4.0-8.2
발생소음 (Db)     20 23 28 33 37 40 44
SRD-350 풍 량 (CMH) 1070 1250 1430 1610 1785 2140 2500 2860 3045
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 2.2-4.8 2.4-5.2 2.7-5.5 2.7-5.8 3.1-6.4 3.7-7.3 4.0-8.2 4.6-9.2 5.2-10.7
발생소음 (Db)     20 23 28 33 37 40 44
SRD-400 풍 량 (CMH) 1400 1630 1865 2100 2330 2800 3265 3730 3800
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 2.8-5.7 3.4-6.7 3.7-6.7 4.0-7.9 4.3-8.5 4.6-9.2 4.6-9.8 4.9-10.1 5.2-10.4
발생소음 (Db)     20 23 28 33 37 40 44
SRD-450 풍 량 (CMH) 2050 2360 2660 2955 3250 3540 3840 4135 4430
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 3.2-5.5 3.4-6.7 3.7-7.6 4.0-7.9 4.3-8.5 4.6-9.8 5.2-10.4 5.8-11.6 5.5-12
발생소음 (Db)     20 23 28 33 37 40 44

※ 확산반경은 취출기류의 풍속이 0.5m/s, 0.25m/s 일때 위치에서의 거리입니다.
※ Db의 값은 토출구의 음향 Power Level 에서 실내확산 감쇠량 8db를 제외한 값이며 Db-20 이하는 표기하지 않았습니다.




250 x 100D
250 x 125D
250 x 150D



RD TYPE DIFFUSER는 OVERLAP MARGIN으로 되어 있어 천정면과 조화를 이룰수 있어 외관이 미려하며
압력강화, 소음, 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.



360˚ 방향으로 취출되는 고정형입니다.
Diffuser의 전면에서 CORE를 분리 할 수 있으며 CORE를 분리하지 않은 상태에서 VOLUM CONTROL이 가능합니다.

  단위m/m
MODEL N Φ(넥크) C Φ(타공) A▣(외경) H(링높이) P(전면높이) Q(총높이) R(오버랩)
RD-125 120 270 320 60 40 100 3
RD-150 145 270 320 60 40 100 3
RD-200 195 270 320 60 40 100 3
RD-250 245 375 420 70 52 122 3
RD-300 295 420 480 70 64 134 3
RD-350 345 490 550 70 75 145 3
RD-400 395 600 650 70 102 172 3

※ 명시되지 않은 중간 Size도 제작이 가능하므로 기타사항은 당사 기술부에 문의 바랍니다.

형식 사양 NECK 풍속 (m/s)
3.0 3.5 4.0 4.5 5.0 6.0 7.0 8.0 9.0
RD-125 풍 량 (CMH) 140 160 183 206 230 275 320 360 410
정 압(mmAq) 1.5 1.8 2.2 2.6 3.2 4.5 6.0 8.0 9.6
확산반경 (M) 0.9-1.5 0.9-1.5 2.2 2.6 3.2 4.5 6.0 8.0 9.6
발생소음 (Db)     20 23 28 33 37 40 44
RD-150 풍 량 (CMH) 196 230 235 300 325 390 450 530 590
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 0.9-1.5 0.9-1.5 0.9-1.8 0.9-1.8 0.9-2.1 1.2-2.4 1.5-3.1 1.8-3.7 1.9-4.3
발생소음 (Db)     20 23 28 33 37 40 44
RD-200 풍 량 (CMH) 350 410 470 530 585 700 815 935 1050
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 0.9-2.0 1.2-2.1 1.2-2.4 1.2-2.7 1.5-3.1 1.5-3.7 1.8-4.0 2.1-4.6 2.7-5.5
발생소음 (Db)     20 23 28 33 37 40 44
RD-250 풍 량 (CMH) 550 640 730 825 915 1095 1280 1460 1640
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 1.3-3.0 1.5-3.4 1.8-3.7 1.8-4.0 2.1-4.3 2.4-4.9 2.4-5.5 3.1-3.6 3.4-6.7
발생소음 (Db)     20 23 28 33 37 40 44
RD-300 풍 량 (CMH) 790 920 1055 1185 1315 1580 1840 2105 2360
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 1.7-3.9 2.1-4.3 2.1-4.6 2.4-4.9 2.4-5.2 2.7-5.8 3.1-6.4 3.7-7.6 4.0-8.2
발생소음 (Db)     20 23 28 33 37 40 44
RD-350 풍 량 (CMH) 1070 1250 1430 1610 1785 2140 2500 2860 3045
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 2.2-4.8 2.4-5.2 2.7-5.5 2.7-5.8 3.1-6.4 3.7-7.3 4.0-8.2 4.6-9.2 5.2-10.7
발생소음 (Db)     20 23 28 33 37 40 44
RD-400 풍 량 (CMH) 1400 1630 1865 2100 2330 2800 3265 3730 3800
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 2.8-5.7 3.4-6.7 3.7-6.7 4.0-7.9 4.3-8.5 4.6-9.2 4.6-9.8 4.9-10.1 5.2-10.4
발생소음 (Db)     20 23 28 33 37 40 44
RD-450 풍 량 (CMH) 2050 2360 2660 2955 3250 3540 3840 4135 4430
정 압(mmAq) 0.5 0.7 0.9 1.2 1.4 2.0 2.7 3.5 3.6
확산반경 (M) 3.2-5.5 3.4-6.7 3.7-7.6 4.0-7.9 4.3-8.5 4.6-9.8 5.2-10.4 5.8-11.6 5.5-12
발생소음 (Db)     20 23 28 33 37 40 44

※ 확산반경은 취출기류의 풍속이 0.5m/s, 0.25m/s 일때 위치에서의 거리입니다.
※ Db의 값은 토출구의 음향 Power Level 에서 실내확산 감쇠량 8db를 제외한 값이며 Db-20 이하는 표기하지 않았습니다.
